Adv.Track 新規格線路

VRM ONLINE(2014/05より)、鉄道模型シミュレーター5 #12よりリリースした新しい規格の線路です。既存のアイマジック規格線路に代えてご利用下さい。

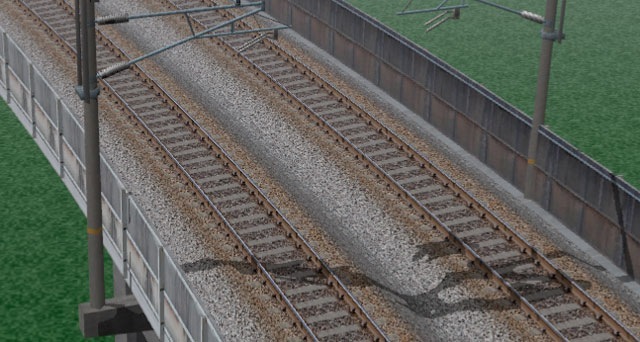

線路、道床が、実際の線路に近いデザインになりました。リアルな外観の線路です。新しいポイント、大半径カーブレールなど、使いやすさとリアルさを両立しています。道床、枕木の種類によって分類された部品群で構成されます。（※本線用のバラスト本線レールからリリースを開始します。）

基本規格

線路幅は、9mmです。レールは、在来線、新幹線いずれにもマッチするようにデザインしています。

基本線路長 128mm

高架区間の橋脚標準高さ 50mm（水平区間）

高架区間の線路の高さ 50mm+5mm=55mm (5mmは高架橋の床面厚み)

基本複線間隔 34mm

拡張複線間隔 51mm

島式ホーム複線間隔 68mm

新幹線島式ホーム複線間隔 76.5mmから76.9mm（組みあわせる線路によって変動します）

幅広道床仕様

線路を基本複線間隔で並べた場合、線路間の隙間がなくなるワイドな道床仕様になっています。このため、幅広い道床の線路と組みあわせ可能な新幹線高架橋、R2築堤とあわせてご利用下さい。VRM4互換の高架プレート、築堤は、幅広道床がはみ出る場合があります。

既存線路との接続

既存のアイマジック規格線路、トミックス規格線路のいずれにも接続できます。線路の断面は、それぞれ異なります。”ATB-CAP”部品で、道床の断面をふさぐことで断面部分を処理できます。旧規格のアイマジック線路とは、ポイントの仕様がことなります。ポイントを含む線路を接続する場合は、ずれが生じる可能性がありますのでフレキシブルレールなどで調整してください。

バラスト本線レール

PC枕木と本線用のバラスト道床で構成されたレールです。既存レールと互換性を維持しつつ、実際の鉄道で使用されているバラスト道床を再現するために、道床全体を2mmかさ上げしてあります。

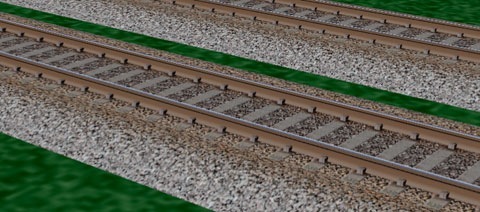

設置直後の状態。

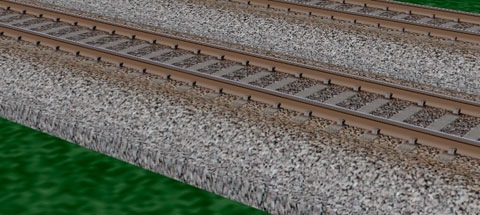

2mm、設置高度を下げた状態。道床上面が地形に近い位置になります。

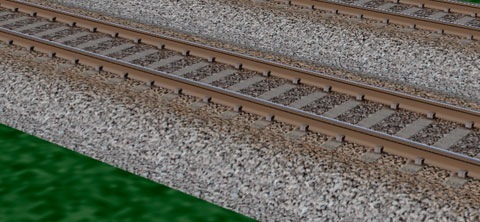

2.5mm下げた状態。道床は、実際の鉄道に近い寸法になります。線路間に地形があらわれます。

大半径カーブレール

カーブ半径1209mm以上の線路が追加されています。

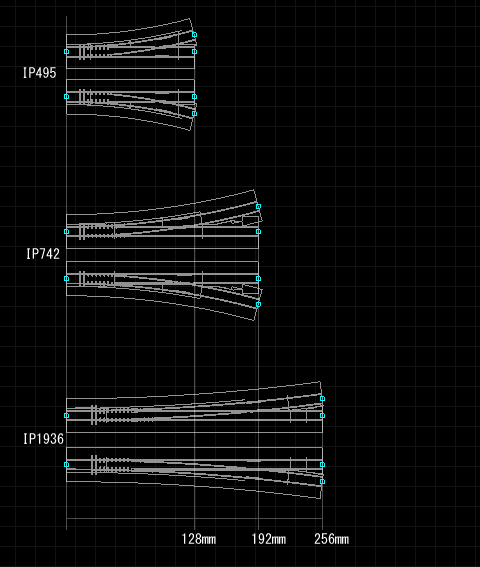

ポイント

ポイントは、トングレール、床板など実物のディティールを組み込んだ新しいデザインになっています。分岐側の曲線部分は、単一の半径をもつカーブレールではなく、複数の半径を組みあわせた複合曲線になっています。複合曲線により、分岐側の間隔が正確な数値になっています。

レール	主半径	分岐角度	分岐幅	全長
IP495	495mm	15	17mm	128mm
IP742	742mm	15	25.5mm	192mm
IP1936	1936mm	7.6	17mm	256mm

ポイントと組みあわせて使用するポイント補助カーブレールも複合曲線で構成されています。

※IP1936に接続するレールは、通常のメニューなどの回転操作では最小で1度単位の回転になるため、オプションに回転角度に入力して小数角度を設定してください。

補助直線レール

分岐幅の調整などに使用するレールです。

レール	実際の長さ	調整内容
IS066	66.25767555	64mmを15度傾けた長さ
IS064.5	64.56198572	64mmを約7.6度傾けた長さ
IS132	132.5153511	128mmを15度傾けた長さ
IS166	165.6441889	160mmを15度傾けた長さ
IS181	181.019336	128mmを45度傾けた長さ
IS034	34.0	複線幅
IS051	51.0	拡張複線幅

補助曲線レール

ポイントと組みあわせたり、複線間隔を調整するときに使用するレールです。

カント付きレール

曲線通過時に車体をカーブの内側に傾けるため、外側のレールが高くなって（＝カント）います。カント付きの本体レールとその前後に配置するカント量が徐々に変化するレールの3種類を組みあわせて構成します。

バリアブルレール

鉄道模型では、スライド式で長さを変更できる直線レールをバリアブルレールと呼びます。バリアブルレールは、線路の長さの調整が必要な箇所に使用します。

フレキシブルレール

自由に曲げられるように作られたレールです。（鉄道模型では、枕木をモールドしたベースに柔軟性をもたせて、曲げられるようになっている線路です。）鉄道模型シミュレーターでは、ベジエ曲線で２つのハンドルを操作して自由にカーブをつくることができます。
